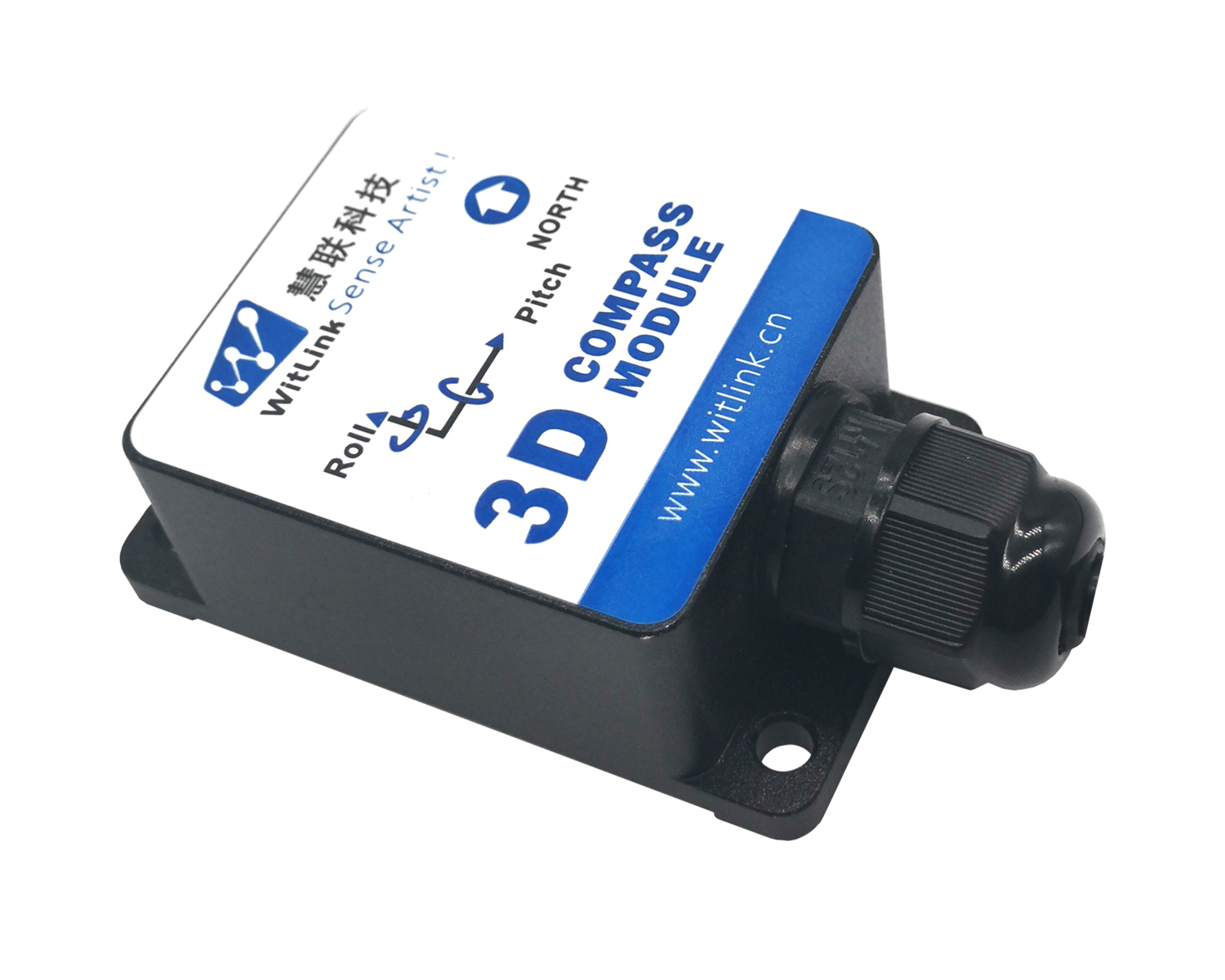

  • 产品名称：三维电子罗盘_SEC335三维电子罗盘姿态传感器

  • 主要特性：SEC335/SEC330是一款永兴集团开发高精度三维电子罗盘，采用专利三维补偿技术，使得在产品倾斜±40°的倾斜角度下依然可提供准确的航向数据。 SEC335/SEC330三维电子罗盘体积小，功耗低，更适合于体积敏感测量系统，在天线稳定、车辆导航、姿态参考等众多领域得到广泛应用。

  • 在线询价
  • 在线询价
  • 产品手册下载
  • 视频指导
  • 软件下载
产品介绍
SEC335/SEC330是一款永兴集团开发高精度三维电子罗盘，采用专利三维补偿技术，使得在产品倾斜±40°的倾斜角度下依然可提供准确的航向数据。
SEC335/SEC330三维电子罗盘体积小，功耗低，更适合于体积敏感测量系统，在天线稳定、车辆导航、姿态参考等众多领域得到广泛应用。
主要特性
◆ 精度：1°
◆ 倾角补偿范围：±40°
◆ 宽温范围：-40℃~+85℃
◆ 较低工作电流：35mA
◆ 硬磁、软磁及倾角补偿
◆ 标准RS232，RS485，TTL，CAN输出接口
应用领域

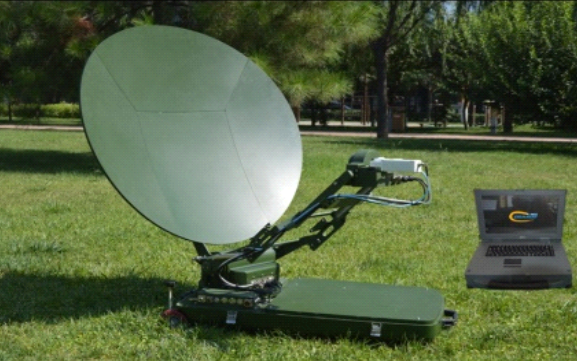

◆ 卫星追踪
◆ 钻井设备控测
◆ 光测距仪
◆ 激军用单兵作战设备
◆ 水下机器人导航
◆ 海洋勘测仪
◆ 机械人控制
◆ 无人飞行器

产品指标

性能指标
罗盘航向参数 航向精度 1°[1]（RMS）
分辨率 0.3°
重复性 0.3°
罗盘倾斜参数 俯仰精度 0.15°
横滚精度 0.15°
分辨率 0.01°
倾斜补偿范围 ±40°
校准 硬铁校准 有
软铁校准 有
有限倾斜用户校准 有
物理特性 尺寸 L59 x W37 x H22.6 (mm) (SEC335)
L33×W27×H6（mm）(SEC330)
重量 100克(SEC335)
10克(SEC330)
接口连接器 7针
接口特性 启动延迟 50毫秒
最大采样速率 50次/秒
串口通信速率 2400到115200波特率
输出格式 二进制高性能协议
电源 支持电压 直流+5V
电流(最大) 40mA
工作模式 35mA
环境 工作温度 -40℃--+85℃
存储温度 -45℃--+125℃
抗冲击 3000g

[1] 在均匀磁场中

电气连接
1 2 3 4 5
线色 红色RED 蓝色 BLUE 黑色BLACK 绿色GREEN 黄色YELLOW
功能 电源正极 DC 5V NC GND 地 接收RXD （B、或D-） 发送TXD （A、D+）
